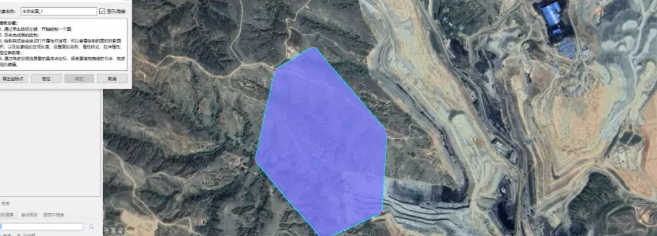

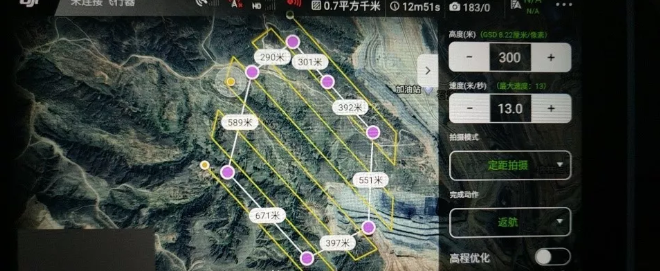

露天矿土石方量计算案例背景某露天煤矿的一片区域，测区面积约0.9个平方公里，测区最大高差150m，分别应用三种方式分别对该区域现状进行了测量，同时利用三种源数据进行了土石方量计算。对于RTK测量方式及三维激光扫描测量方式本文将不再赘述，重点对摄影测量方法进行介绍，并对三种测量方式的计算结果进行比对分析，对三种方式从四个方面进行综合对比分析。 客户痛点土石方测量的传统方法是用RTK采集单点数据，对于地形复杂的大面积、大体积的土石方测算效率和测算精度比较低，无法精确的反应土石方的地表形态。而三维激光扫描技术和摄影测量技术的发展使得测量数据获取方式发生巨大改变，将传统单点测量模式推进至面式测量模式，可以大面积获取目标表面的点云数据，在数据获取效率、数据采集范围、数据精度、测量作业的安全性和自动化方面实现了全面提升。 解决方案本次测量外业利用大疆精灵4RTK无人机飞行平台的PPK模式进行免像控飞行，由于测区高差较大，为保证精度需进行仿地飞行，利用RTK采集检查点及基站点坐标。 方案价值本次试验中RTK测量方式的人工作业时间最长为3小时，另外两种方式为2小时，差距不是很明显，但是如果测区范围较大、地形比较复杂的情况下三种方式的人工作业时间会有比较明显的差距。首先RTK测量方式人工作业时间肯定是最长的；其次三维激光扫描仪由于通视不好、测程短等原因也需要大量搬站测量，人工作业时间次之；而摄影测量方式的人工作业时间应该是最短的，大部分时间是靠计算机自动处理。 场景实拍
|
